[폭스바겐 골프 MK6] 간헐적 ABS/ESP 4대 경고등 완벽 해결기: 스티어링 칼럼 커넥터 핀 텐션 복원 및 배선 수리 DIY

안녕하세요.

폭스바겐 골프 오너분들이라면 한 번쯤 겪거나 들어보셨을 '공포의 4대 세트 경고등(ABS, ESP, 핸들 경고등, 공기압 경고등)'.

지긋지긋 세트 경고등

조향각 센서(G85) 0점 세팅을 다시 잡거나 소프트웨어 폴트를 지워봐도, 노면 요철이나 가속 진동 시 간헐적으로 다시 튀어 올라 사람을 불안하게 만드는 전형적인 접촉 불량 트러블입니다.

이번 주말 장거리 출장을 앞두고 이 지긋지긋한 간헐적 에러의 싹을 완전히 잘라내고자, 스티어링 칼럼 하네스 핀 복원 및 접점 정비 작업을 진행했습니다. 동일 증상으로 스트레스받는 분들을 위해 핵심 작업 과정을 공유합니다.

1. 증상 및 원인 분석

 - 증상: 주행 중 간헐적으로 계기판에 4대 경고등 점등. 스티어링 칼럼 배선부를 만져주거나 펴주면 발생 빈도가 현저히 줄어듦.

 - 원인 추정: 단순 단선이 아닌, 과거 FFC 케이블 작업 당시 배선이 찝히고 강한 인장력을 받으면서 커넥터 핀과 내부 구리 심선의 압착부(Crimping) 유격 발생.

 - 정차 시에는 간신히 통전되다가, 주행 진동이나 요철 충격 시 마이크로초 단위로 접점이 튀는 채터링(Chattering) 현상이 발생하여 CAN 통신 패킷 에러를 유발한 것으로 진단했습니다.

2. 작업 준비물

 - M12 트리플 스퀘어(스플라인) 소켓 & 라쳇
https://link.coupang.com/a/gJrPfrfqWy

지니어스 임팩트별비트소켓세트 (12각) TM-405, 1개 - 드릴날/비트 | 쿠팡


- 터미널 핀 리무버 툴 (디핀 툴)
https://link.coupang.com/a/gJrrIzJjdQ

디와이툴즈 자동차 전선 커넥터 분리 풀러 툴 세트 41종 - 배선/선정리용품 | 쿠팡

 - 인두기, 실납, 플럭스

 - 윈켈(Winkel) 접점부활제 (또는 전자 접점 세척제)
https://link.coupang.com/a/gJreaxYak0

전자 기기 전기 접점 세정제 윈켈 스프레이 400ml 비오일 접촉불량 보수 - 녹방지/윤활제 | 쿠팡

 - 열수축 튜브, 히트건(또는 라이터)
https://link.coupang.com/a/gJrZNqLwsu

로켓배송으로 빠르게, 로켓와우 멤버십으로 할인과 무료 반품까지 | 쿠팡



 - TESA 차량용 흡음 테이프, 케이블 타이

 - 정밀 일자 드라이버 / 핀셋

3. 단계별 실전 작업 과정

STEP 1. 안전 조치 및 에어백/핸들 탈거

 - 작업 전 배터리 마이너스(-) 단자를 탈거하고 10분 이상 대기해 잔류 전원을 완전 방전시킵니다. (에어백 전개 위험 및 경고등 점등 방지)

 - 핸들을 90도 돌려 후면 스프링 핀을 제쳐 에어백 모듈을 분리합니다.

 - M12 스플라인 볼트를 풀고 핸들 센터 마크를 확인한 뒤 스티어링 휠을 탈거합니다.

STEP 2. 클럭스프링 및 칼럼 모듈 하네스 분리

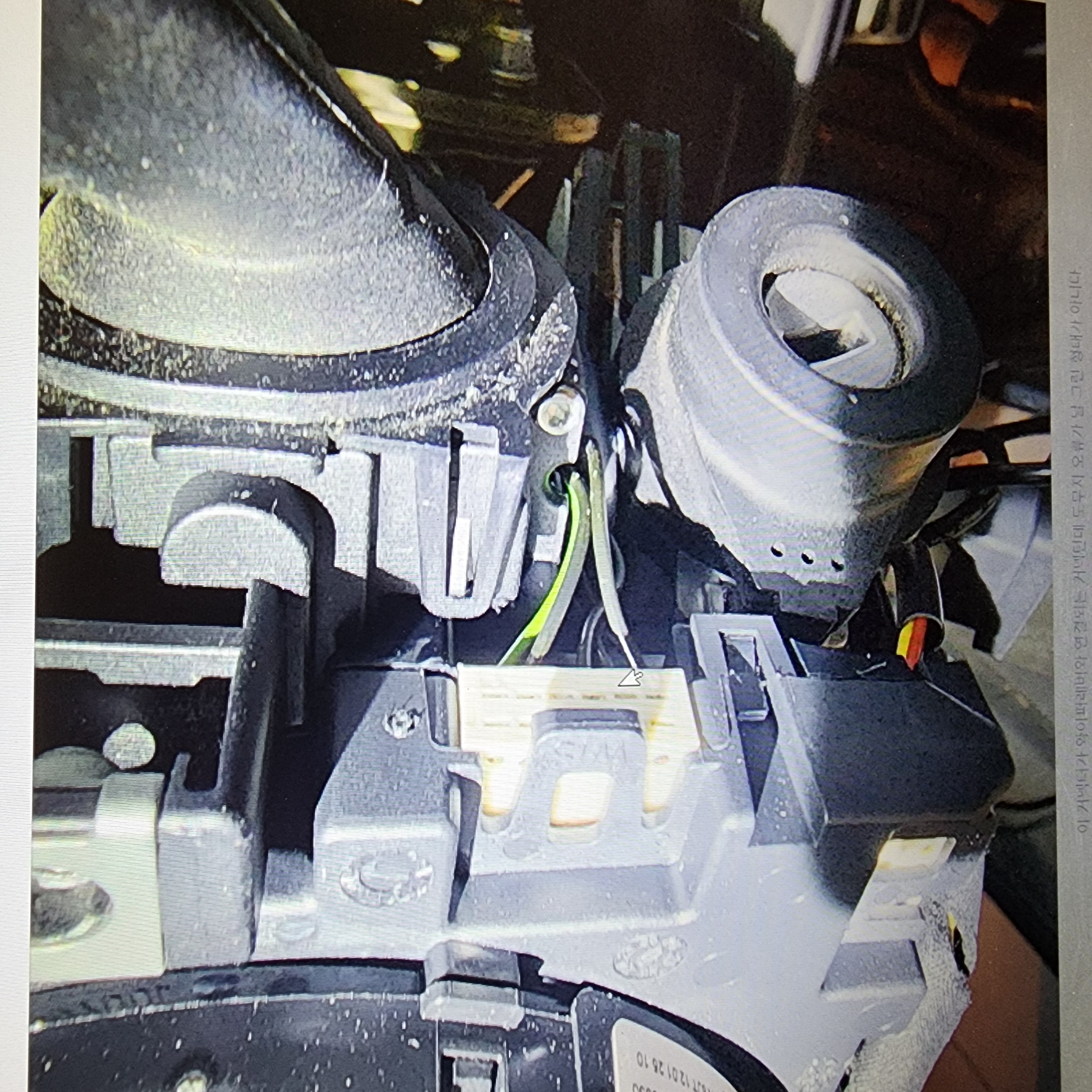

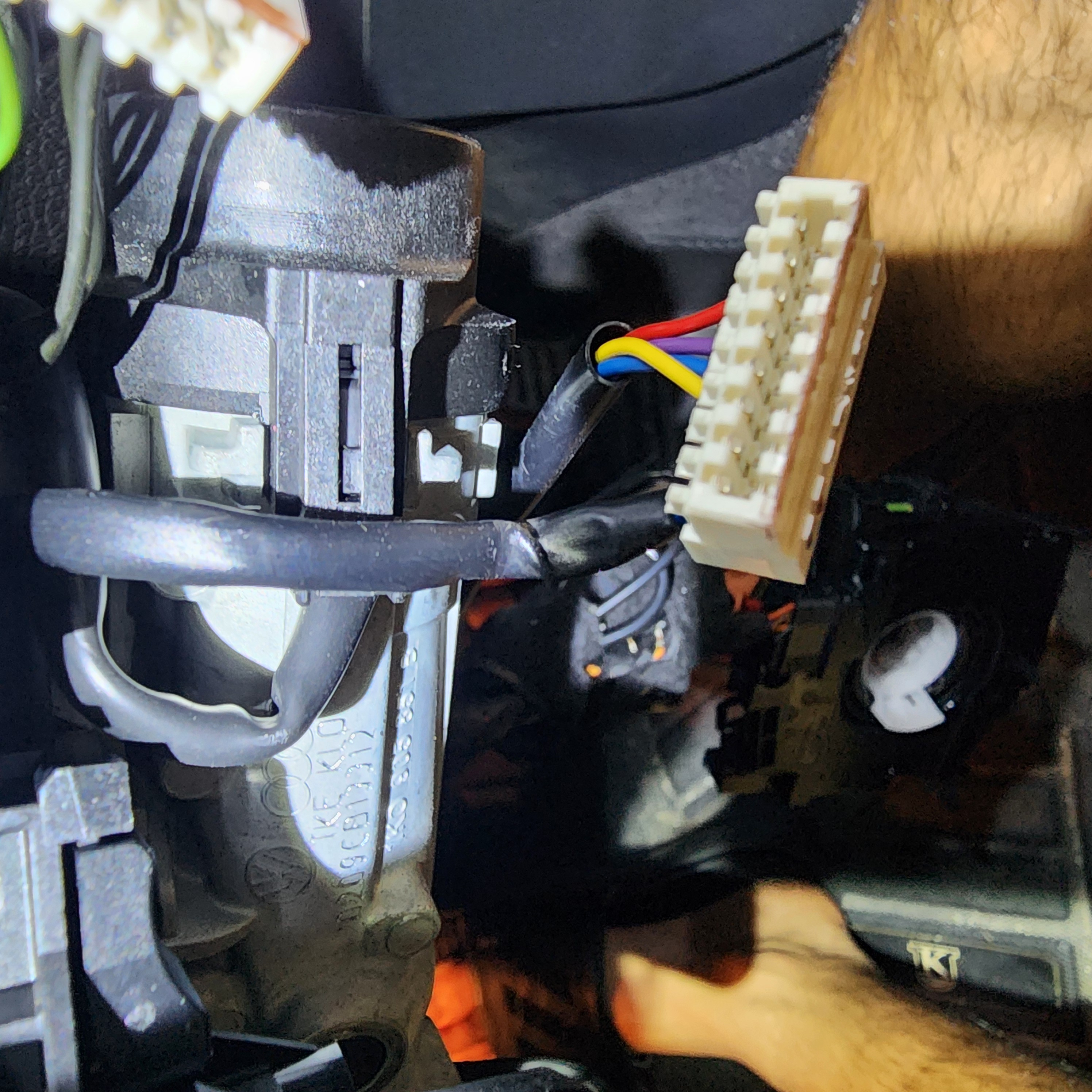

 - 칼럼 커버를 분리하고 클럭스프링 전·후면 및 칼럼 컨트롤 모듈에 연결된 다핀 커넥터들을 조심스럽게 분리합니다.

 - 장력을 받아 헐거워졌던 의심 와이어 라인을 육안으로 꼼꼼히 확인합니다.

STEP 3. 커넥터 핀 추출 (디핀 작업의 핵심)

 - 커넥터 하우징에 체결된 2차 락(Secondary Lock, 플라스틱 슬라이드 락)을 반드시 먼저 옆으로 밀어 잠금 해제합니다. (락을 풀지 않고 쑤시면 하우징 핀집이 깨집니다.)

 - 전선을 커넥터 앞쪽으로 살짝 밀어 넣은 상태에서 전용 핀 툴을 단자 틈새로 깊숙이 찔러 걸쇠를 누르고, 뒤로 부드럽게 당겨 핀을 추출합니다.


STEP 4. 핀 압착부 솔더링 및 텐션 복원

 - 심선 일체화 (납땜): 예상대로 핀 뒤쪽 구리 심선이 늘어나 헐렁해진 상태였습니다. 심선 압착 날개 부위에 플럭스를 살짝 먹이고 인두기로 납을 얇게 침투시켜 구리선과 핀을 완전 일체화시켰습니다. (앞쪽 암단자 결합 부위로 납이 흐르지 않도록 소량만 작업)

 - 스프링 텐션 복원: 정밀 핀셋으로 암단자 내부의 금속 접점 편(Spring Leaf)을 살짝 들어 올려 수핀을 물었을 때 뻑뻑하게 체결되도록 텐션을 복원했습니다.

STEP 5. 절연, 마감 및 접점 세척

 - 배선 목 부위에 수축튜브를 적용해 꺾임에 의한 피로를 방지하고, 핀을 하우징에 딸깍 소리가 나도록 다시 꽂은 뒤 2차 락을 잠급니다.

 - 배선 뭉치를 TESA 흡음 테이프로 팽팽하게 감아 진동에 흔들리지 않도록 칼럼 바디에 단단히 고정합니다.

 - 결합 직전 윈켈 접점부활제를 암/수 단자에 넉넉히 분사 및 건조하여 잔여 산화막과 피막을 완벽히 제거합니다.

STEP 6. 조립 및 조향각 센서 리셋 주행

 - 핸들을 센터 마크에 맞춰 체결하고 에어백 조립 후 배터리 단자를 연결합니다.

 - 초기 조향각 센서 인식을 위해 시동을 켠 상태에서 정차 상태 핸들 좌측 끝까지 회전(3초 유지) ➔ 우측 끝까지 회전(3초 유지) ➔ 중앙 정렬을 거칩니다.

 - 요철이 많은 거친 노면과 방지턱 구간을 집중적으로 주행하며 핸들을 흔들어 보았고, 경고등이 단 0.1초도 튀지 않고 완전히 정상 유지되는 것을 확인했습니다.

4. 정비 후기

 간헐적인 전자 계통 에러는 소프트웨어 리셋이나 단순 부품 교체보다, 하네스 핀 접점 하나하나의 물리적 텐션과 냉납/유격을 잡는 것이 가장 확실한 정답임을 다시 한번 느꼈습니다.

이제 주말 장거리 속초 출장길도 경고등 스트레스 없이 마음 편히 다녀올 수 있겠네요. 동일 증상으로 고생하시는 분들은 커넥터 핀 텐션 복원 DIY를 적극 추천드립니다!
