투아렉 견인 모드 활성화 코딩

튼튼이(투아렉2.5세대 2015, V6, 3.0, TDI 블루모션)에게 견인장치(히치)를 달아준게 벌써 4년전, 설치 업체에서 작업을 엉망으로 해놔서 저 멀리 인천까지 두번을 갔다왔던 기억이 이제는 가물가물, 정품 히치를 장착한게 아니라서 트레일러 코딩은 언감생심이었는데 이제는 인공지능(제미나이 프로)에게 물어보면 다 알려준다. 오늘은 골프 차량 클럭스프링 교체 과정에서 멀티펑션핸들 코딩을 해줘야했기에, 오랜만에 노트북에 VCDS를 설치하고 골프 코딩 문제를 해결한뒤, 언제 시간이 나면해야지해야지 하고 미뤄두었던 투아렉 트레일러 코딩기를 기록용으로 남겨본다.

질문1: 지금 오랜만에 투알에게 VCDS. 잭을 물려서 코딩 메뉴에 진입을 했는데 지난번에 니가 조언했던 트레일러 히치 관련 코딩 메뉴에 들어가려면 화면에 보이는 오토 트랜스로 들어가면 되나?


제미나이 프로:

여기선 02-Auto Trans로 들어가시면 안 됩니다!

트레일러 히치(견인고리) 코딩과 카라반 견인 시 악셀 반응/변속 로직 개입을 설정하는 제어기는 19-CAN Gateway입니다.

## 🛠️ VCDS 진입 경로 및 작업 방법

1. 19-CAN Gateway 진입:
   • 화면 중앙 아래쪽 줄에 보이는 19-CAN Gateway 버튼을 클릭하세요.
2. Installation List 진입:
   • 게이트웨이 메뉴 내부로 들어가신 뒤, 우측/중앙에 있는 Installation List (설치 리스트)를 누릅니다.
3. 69 - Trailer 활성화:
   • 리스트를 아래로 스크롤해서 69 - Trailer 항목을 찾습니다.
   • 체크박스에 체크하여 활성화(Active)한 뒤 Save Coding을 눌러 저장합니다.

## 💡 코딩 후 추가 확인 메뉴 (선택/핵심)

19-CAN Gateway에서 69 - Trailer 모듈을 등록해 주고 나면, 차가 "아, 내 뒤에 견인장치가 달려있구나" 하고 공식적으로 인식하게 됩니다.

이 작업이 완료되어야 견인 시 엔진(01), 변속기(02), 주차보조(10/53), ESP/ABS(03) 모듈들이 견인 모드 반응 로직을 연동하기 시작합니다.

우선 19-CAN Gateway부터 진입해서 69-Trailer 항목이 체크되어 있는지 먼저 확인해 보세요!

## 🛠️ 저장 완료하는 방법

1. 왼쪽 리스트에서 69 - Trailer에 체크가 되어 있는지 다시 확인하세요. (지금 사진상으로는 파란색으로 아주 잘 체크되어 있습니다!)
2. 오른쪽 상단 Assisted Coding 바로 아래에 있는 Write coding 버튼을 클릭합니다.
3. "Coding Accepted(코딩이 수용되었습니다)"라는 메시지 팝업창이 뜨면 저장 완료입니다.
4. 완료 후 하단 Cancel 혹은 창 오른쪽 위 X를 눌러 빠져나오시면 됩니다.

💡 확인 팁

Write coding을 누른 뒤 메인 화면(19-CAN Gateway)으로 나와서 Fault Codes - 02를 눌러 통신 에러가 없는지, 혹은 69 - Trailer 모듈과 제대로 통신이 열렸는지 체크해 보시면 완벽합니다.

버튼 하나만 누르시면 코딩 끝납니다!



질문2: 혹시 트레일러 견인 관련해서 코딩 프로그램 연결한 김에 더 설정해줘. 만한 기능들이 있을까?
제미나이 프로:

축하드립니다! Coding Accepted가 떴다면 이제 차에서 견인 모드(Trailer Detection)의 빗장이 완벽히 풀린 겁니다.

19번 게이트웨이에서 69 - Trailer를 등록해 주셨기 때문에, 이제 이 신호를 받아서 반응하는 다른 모듈(제어기)들에 들어가서 연동 설정만 켜주시면 견인 시 카라반 운행이 훨씬 안전하고 스마트해집니다. VCDS 잭 연결하신 김에 아래 3가지 핵심 설정을 같이 정돈해 두시는 것을 강력히 추천합니다.

## 1. 03 - ABS Brakes: 트레일러 안정화 장치 (TSA / Trailer Stability Assist)

카라반 견인 중 고속 주행이나 돌풍을 맞아 뒤가 흔들리는 '스웨이(Sway) 현상'이 발생했을 때, 차가 스스로 제동을 걸어 털림을 잡아주는 가장 중요한 핵심 기능입니다.

• 진입 경로: 03-ABS Brakes ➔ Coding - 07 ➔ Long Coding Helper
• 설정 방법:
  1. Byte 목록을 넘겨보시며 Trailer Stabilization 또는 TSA 관련 항목을 찾습니다.
  2. 해당 항목의 체크박스를 Enabled(활성화)로 변경 후 저장합니다.

## 2. 10 - Park/Steer Assist (또는 53 - Parking Brake): 후방 감지기 및 카메라 자동 연동

카라반을 견인 고리에 걸고 후진할 때 후방 주차 감지기(PDC)가 카라반을 장애물로 인식해서 "삐----" 하고 미친 듯이 울리는 것을 자동으로 끄고, 후방 카메라 각도를 견인 모드로 조정해 줍니다.

• 진입 경로: 10-Park/Steer Assist (또는 10-Park Assist) ➔ Coding - 07 ➔ Long Coding Helper
• 설정 방법:
  1. Trailer Hitch Installed 또는 Trailer Selection 항목을 찾습니다.
  2. 메뉴 값을 Installed 또는 Trailer Hitch Removable / Fixed로 설정하고 저장합니다.
• 효과: 카라반 전기 커넥터를 연결하는 순간, 후방 감지기 경고음이 알아서 차단되고 주차 선 가이드가 견인 전용 모드로 바뀝니다.

## 3. 01 - Engine & 02 - Auto Trans: 견인 시 변속 및 악셀 로직 개입 확인

엔진과 미션은 게이트웨이(19번)에서 69번이 켜지면 대부분 자동으로 견인 제어 로직을 알아서 끌어다 쓰지만, 혹시 코딩 메뉴가 따로 빠져있는지 체크해 두시면 좋습니다.

• 진입 경로: 01-Engine ➔ Coding - 07 ➔ Long Coding Helper
• 설정 방법: Byte 항목 중 Trailer Hitch 관련 체크박스가 켜져 있는지 확인하고, 꺼져 있다면 체크 후 저장합니다.
• 효과: 카라반 연결 시 엔진 ECU와 8단 변속기가 뒤의 무게를 감지하여 고단 변속을 너무 일찍 가져가지 않고 토크 밴드를 넉넉하게 쓰는 둔근(직관적인) 악셀 반응으로 바뀝니다.

💡 작업 후 최종 마무리 팁

1. 위 설정들을 마치신 뒤, 메인 화면으로 돌아와 Auto-Scan을 한번 전체적으로 돌려주세요.
2. 게이트웨이 추가로 인해 발생한 임시 통신 에러(DTC)들이 뜬다면 Clear All DTCs를 눌러 싹 지워주시면 깔끔하게 코딩 작업이 완벽 종료됩니다.

이 작업까지 마쳐두시면 다음번에 카라반 견인하실 때 악셀 반응도 훨씬 답답함이 줄고, 고속도로 주행 시 스웨이 방지 기능까지 적용되어 아주 든든하실 겁니다!


*제미나이가 제안한 트레일러 안정화 장치 TSA를 설정해주려고 롱코딩헬퍼에 들어갔는데, 시스템에서 이 부분은 건들지 말라는 의미로 부연설명을 모두 막아놨더라, 그래서 이 부분은 건들지 않았고, 이와관련해 제미나이와 따로 대화를 했는데, 제미나이 역시 트레일러 코딩을 했으면, TSA도 아마 자동으로 연동 셑팅 변경이 될 것이라 얘기하고, 안전상의 이유로 건들지 않는것으로 결론.

질문2-1: 트레일러 히치 인스톨 메뉴 찾았는데. 1번을 선택해야 되지 2번을 선택해야 될지 모르겠어. 1번은 매뉴얼이 리무버 리무버 수동 제거 2번은 일렉트로니컬리 오퍼레이블 전기적 작동

제미나이 프로:

여기서는 01 Trailer Hitch installed (manually removable)을 선택하셔야 합니다!

두 옵션의 차이는 아주 명확합니다.

• 01 (manually removable): 손으로 직접 핀을 뽑거나 열쇠로 분리하는 수동식/탈부착식 견인장치 또는 일반 사제 견인장치용 옵션입니다.
• 02 (electrically operable): 트렁크 안쪽에 있는 전동 버튼을 누르면 밑에서 견인고리가 찌잉- 하고 전동으로 접혔다 펼쳐지는 순정 전동 폴딩식 히치 전용 옵션입니다.

만약 전동 방식이 아닌데 2번(02)을 선택하시면 차가 "전동 히치 모터에서 응답이 없다"며 진단기에 통신 에러(DTC)를 계속 띄우게 됩니다.

따라서 01 Trailer Hitch installed (manually removable) 항목을 클릭해 주시고, 완료 후 상단 Exit를 눌러 Do It! 버튼으로 코딩을 저장하시면 완벽하게 세팅됩니다!


ㅈ

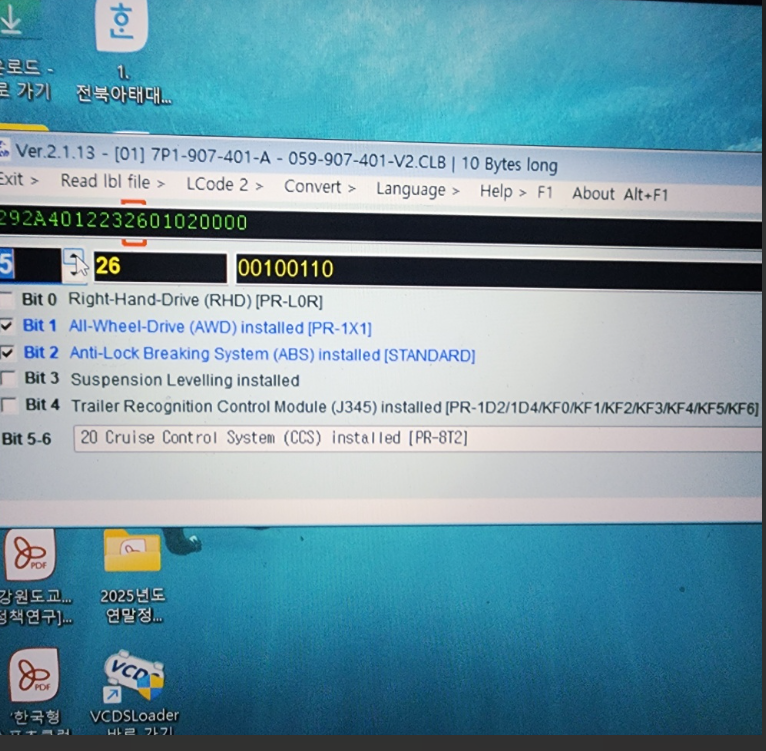

질문2-2: 이 다섯 번째 바이트에 bit4번을 보면 트레일러 리쿼그니션 컨트롤 모듈 인스톨드라는 선택 메뉴가 있는데 이게 체크해야 될까?


제미나이 프로:

네, 체크(체크박스 활성화)하셔야 합니다!

지금 계신 화면은 엔진 제어 모듈(01 - Engine)의 롱코딩 화면입니다.

## 💡 왜 체크해야 하나요?

사진에 보이는 Bit 4 - Trailer Recognition Control Module (J345) installed가 바로 엔진 ECU에게 "이 차에 트레일러 인식 제어기(J345)가 설치되어 있으니 연동해라"라고 명령하는 스위치입니다.

• 체크 시 효과:카라반 견인 시 악셀이 무겁거나 굼뜨게 느껴지던 현상을 개선하는 핵심 항목입니다.
• 엔진 ECU가 뒤에 카라반(트레일러)이 체결된 것을 인식하면, 견인 시 부하에 맞춰 엔진 출력 반응, 아이들링 rpm, 가속 시 토크 전달 방식 및 변속 개입 시점을 견인 전용 세팅으로 전환합니다.

## 🛠️ 설정 방법

1. Bit 4 네모 박스를 클릭하여 체크(V) 표시를 만듭니다.
2. 좌상단 Exit를 누릅니다.
3. 바깥 화면으로 나오면 하단의 Do It! 버튼을 눌러 저장합니다.

주의: 엔진 코딩을 입력할 때 시동이 걸려있으면 코딩을 거부(Coding Rejected)할 수 있으니, 키 온(Key ON / 키 보조전원 상태)에서 시동은 끈 채로 Do It!을 누르셔야 저장이 잘 됩니다.



네, 화면에 뜬 Error 22: Conditions not correct or request sequence error는 정확히 "코딩 변경을 적용하기 위한 조건이 맞지 않는다"며 엔진 ECU가 코딩을 거절(Rejected)한 상태가 맞습니다!

이 에러가 뜨는 원인은 크게 두 가지입니다.

## 1. 가장 흔한 원인: 시동(엔진)이 걸려있는 경우

폭스바겐/아우디 엔진 제어기(01-Engine)는 엔진 시동이 걸려있으면 안전상의 이유로 코딩 변경을 100% 거절하도록 설계되어 있습니다.

• 해결 방법:
  1. 시동을 완전히 끄세요.
  2. 브레이크를 밟지 말고 스타트 버튼만 눌러 '키 온(Key ON / 전원만 들어온 상태)'을 만듭니다.
  3. 오토 스톱앤고(Start/Stop) 시스템 기능도 Off 상태인지 확인합니다.
  4. 다시 01-Engine ➔ Coding - 07 ➔ Bit 4 체크 후 Do It!을 누릅니다.

## 2. 보안 접근(Security Access) 미승인 문제

시동을 끄고 키 온 상태에서 시도했는데도 똑같이 Error 22가 뜬다면, 엔진 모듈이 보안 암호를 요구하는 것입니다.

• 해결 방법:
  1. 01-Engine 메인 화면으로 돌아옵니다.
  2. Security Access - 16 버튼을 클릭합니다.
  3. 마우스 커서를 입력창에 대면 VCDS 팝업으로 기본 가이드 암호(예: 27971 등)가 뜹니다.
  4. 해당 5자리 보안 코드를 입력하고 승인(Key Accepted)을 받은 뒤, 다시 Coding - 07로 들어가서 체크 후 Do It!을 누릅니다.

💡 참고 (사제 견인장치 모듈의 경우)

만약 차에 장착된 트레일러 모듈이 CAN 통신 완제품 순정이 아니라 단순 신호 분리형 사제 모듈(J345 제어기가 없는 방식)일 경우, 엔진 ECU가 통신 응답을 받지 못해 비트를 거절할 수도 있습니다.

하지만 앞서 19-CAN Gateway에서 69번 모듈 저장이 정상 수용(Accepted)되었기 때문에, 시동을 끈 '키 온(Key ON)' 상태에서 시도해 보시면 이번엔 정상 처리될 확률이 높습니다! 시동 끄고 키 온 상태에서 다시 한번 Do It!을 눌러보세요.


*너무 더워서 시동을 걸고 작업을 했는데, 이 엔진 코딩 부분은 시동이 걸려있는 상태에서는 ECU가 수용을 하지 않게 설정되어있었던것, 위 제미나이 답변 말미에 시동키고 저장은 안된다고 사전에 경고했었는데, 나는 시동을 키고 저장을 눌렀다가 리젝트(거절) 당함. 정말로 제미나이가 똑똑하다고 느끼는 단계.

---

 26.08.08. 수정

위에 포스팅 대로 트레일러 코딩을 실시하고, 다음날 차량을 운전하는데(카라반 연결 없이) 시동을 켜고, 기어노브를 P에서 D로 내리니깐, R을 지날때, 삐익~ 하는 하이톤 경고비프음이 발생하면서, 주차보조기능 등이 깜빡깜빡거리는것, 기존에 주차보조기능이 작동하면, 해당등에 불이 들어왔는데, 지금은 뭔가 에러로 인식하는것. 당장은 무슨 상황인지 몰라서 몇일을 더 운전해봤는데, 트레일러 코딩을 하면서 내 차에 아래 경로의 기능을 설정했었다.

Park/Steer Assist (또는 53 - Parking Brake): 후방 감지기 및 카메라 자동 연동

카라반을 견인 고리에 걸고 후진할 때 후방 주차 감지기(PDC)가 카라반을 장애물로 인식해서 "삐----" 하고 미친 듯이 울리는 것을 자동으로 끄고, 후방 카메라 각도를 견인 모드로 조정해 줍니다.

• 진입 경로: 10-Park/Steer Assist (또는 10-Park Assist) ➔ Coding - 07 ➔ Long Coding Helper

호ㅓㅎㄹㅇㄹ홀올ㅇ홀홀홀호ㅎㄹㅇ

이때 수동식 히치가 설치되있다고 선택을 했는데, 내 히치는 순정 제품이 아니기에 위 코딩을 해줘도 차량 내부에서 "순정 히치가 장착되있으니, 트레일러 연결했을때 후방 주차 경고등 작동하지 말아달라고? 뭔소리야, 순정 히치가 보내는 신호가 없는데? 뭔가 잘못됐으니 주차보조기능 OFF!"라며, 순응을 거부한 상태



 어쩔수 없이 해당기능은 사용하지 않는것으로 절충했다.



결국 위 세가지 코딩기능중에 제대로 코딩이 먹은건 카라반 연결했을때, 투아렉 출력이랑 기어변속 타이밍 조절해주는 기능 정도만 코딩이 먹었는데, 아직 카라반을 끌어보지 않아서 이게 제대로 작동할런지, 또 작동하면 어떻게 차량 출력이 바뀌는지 궁금함. (예전에 투아렉 카페에서 듣기로는, 트레일러모드를 켜면, 차량 출력이 증가하고, 브레이크 힘이 세진다고 들었던것 같다.)
