파워뱅크 전선 및 녹아내린 커넥터 교체

카라반 파워뱅크 커넥터가 과전류로 녹아버렸다.

파뱅에서 카라반으로 인입되는 전선은 플러스, 마이너스 모두 4awg였는데, 에어컨 또는 투루마콤비 전기난방(EL1), 또는 전자렌지 등을 돌릴때 4AWG로는 감당이 안됐다. 감당이 안된다는것은 전선에서 엄청난 발열이 났다는것.(당연히 상기 전열은 각자 쓰는 경우이다)

발열이 엄청났기에 파워뱅크 플라스틱 커넥터가 녹아버린것. 자칫 화재로 이어질 수 있는 부분이기에 그동안은 위 전열중 전자렌지만 3분 이내로 간신히 돌리는 정도였다. 커넥터가 완전히 녹아버려 이제는 더 굵은 전선, 새 커넥터가 필요했다.

구입처는 당연히 알리익

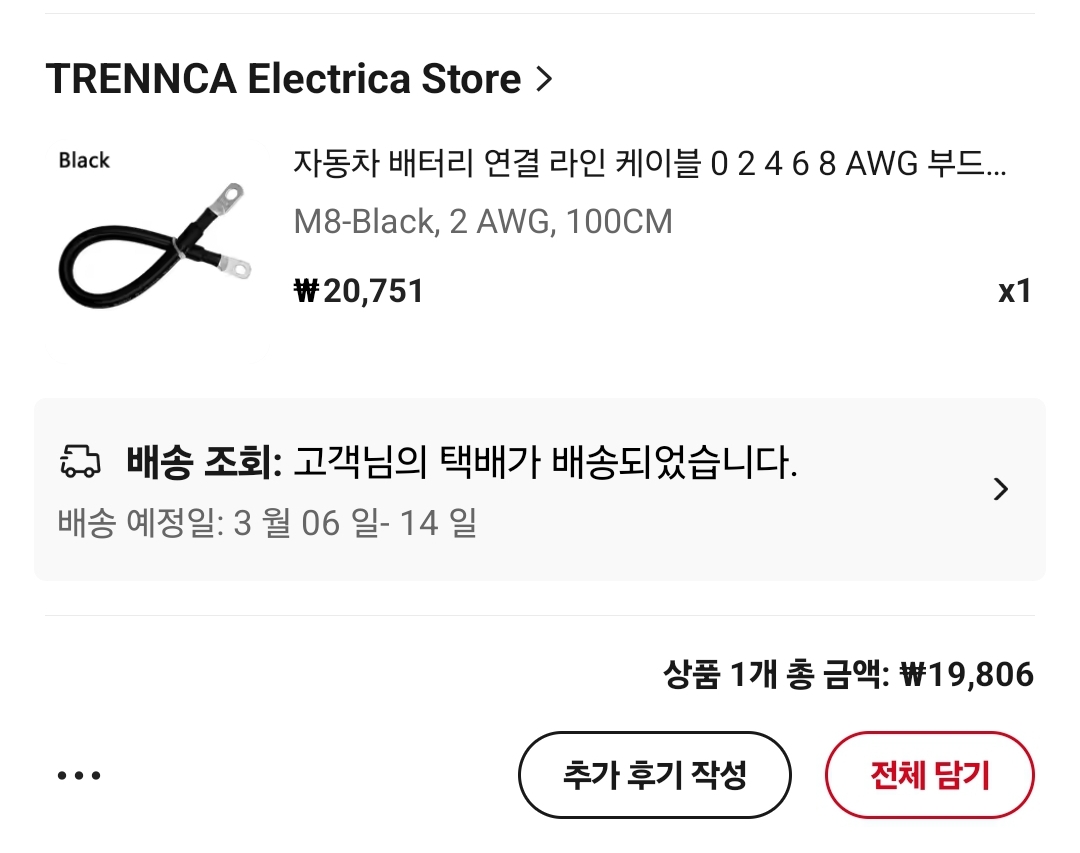

2awg전선 1m가 2만원 정도, 단자 사이즈는 8mm

커넥터는 혹시 몰라 플 마 모두 구입, 황동 재질이다.

기존 커넥터를 제거하고자 간만에 저멀리 주차장에 주차되어있는 카라반에 들렀다. 근데 카라반 전원이 안들어오는것ㅡㅡ;; 뭐지?

지난번에 커넥터가 완전히 녹아내려 접촉이 잘안됐던것 같다. 전압계도 고장이었는데 전선과 커넥터를 교체하니 다시 작동

녹아내린지 한참 지난 마이너스 커넥터

작년여름 에어컨 시범운영중 카라반에 온통 탄냄새로 가득찼었는데 알고봤더니 이 커넥터가 아예 녹아 흘러내리고 있었다. 큰일날뻔

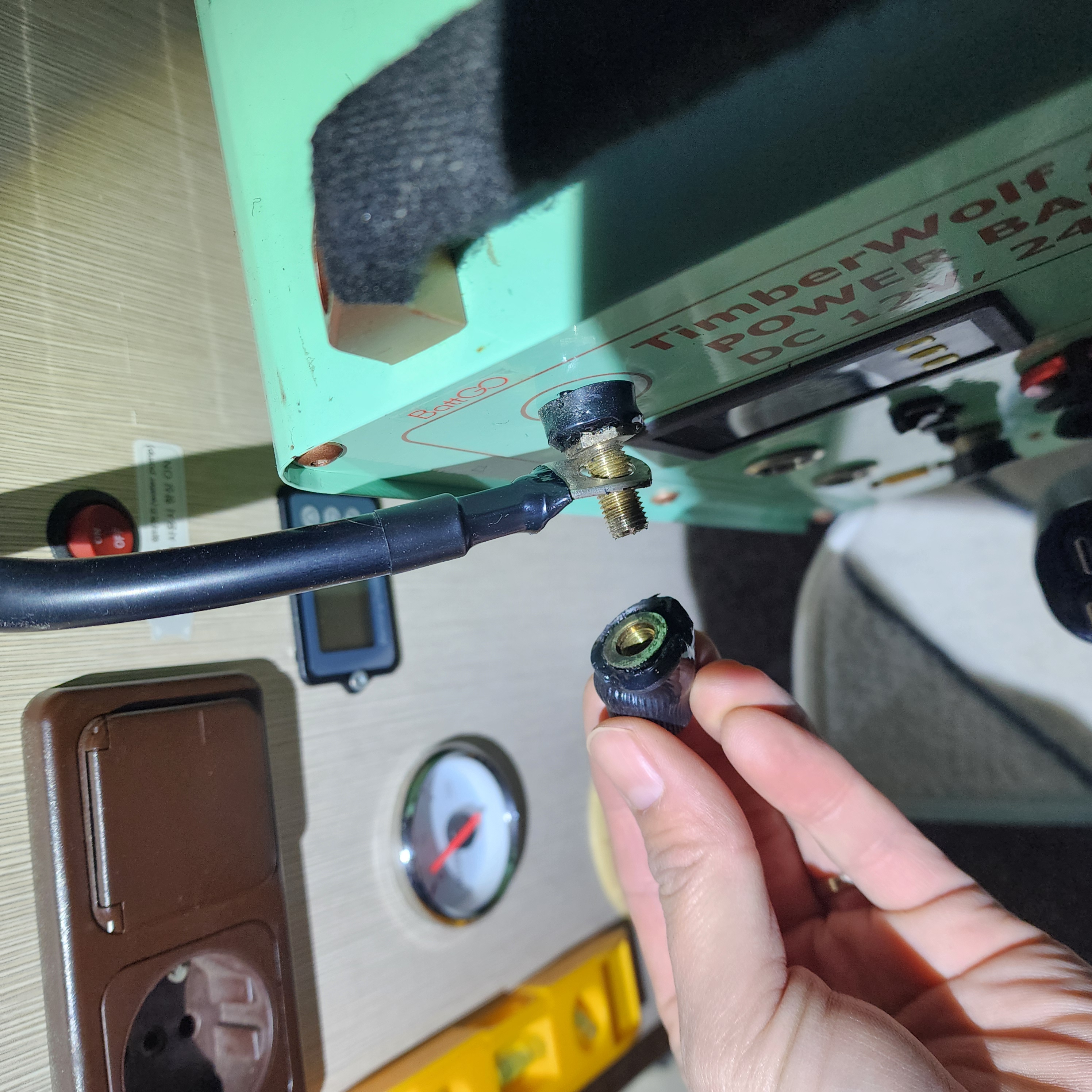

파워뱅크를 뜯었다. 녹아버린 상태라서 교체가 쉽지는 않았는데 어쨌든 이정도 수리야 껌딱지

자세히 보면 검정 프라스틱이 녹아있음

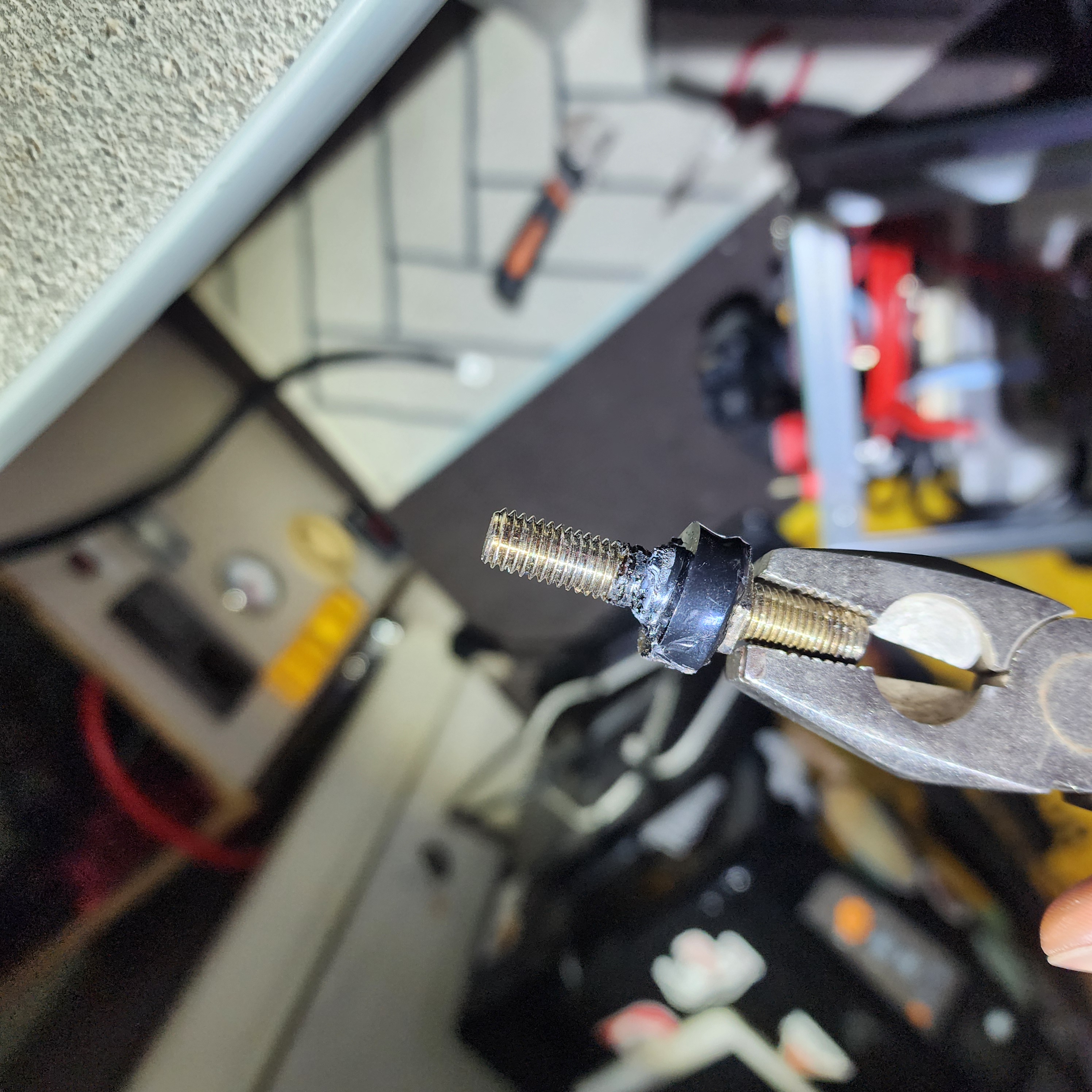

결국 뜯어낸 커넥터, 아주 속이 시원하다.

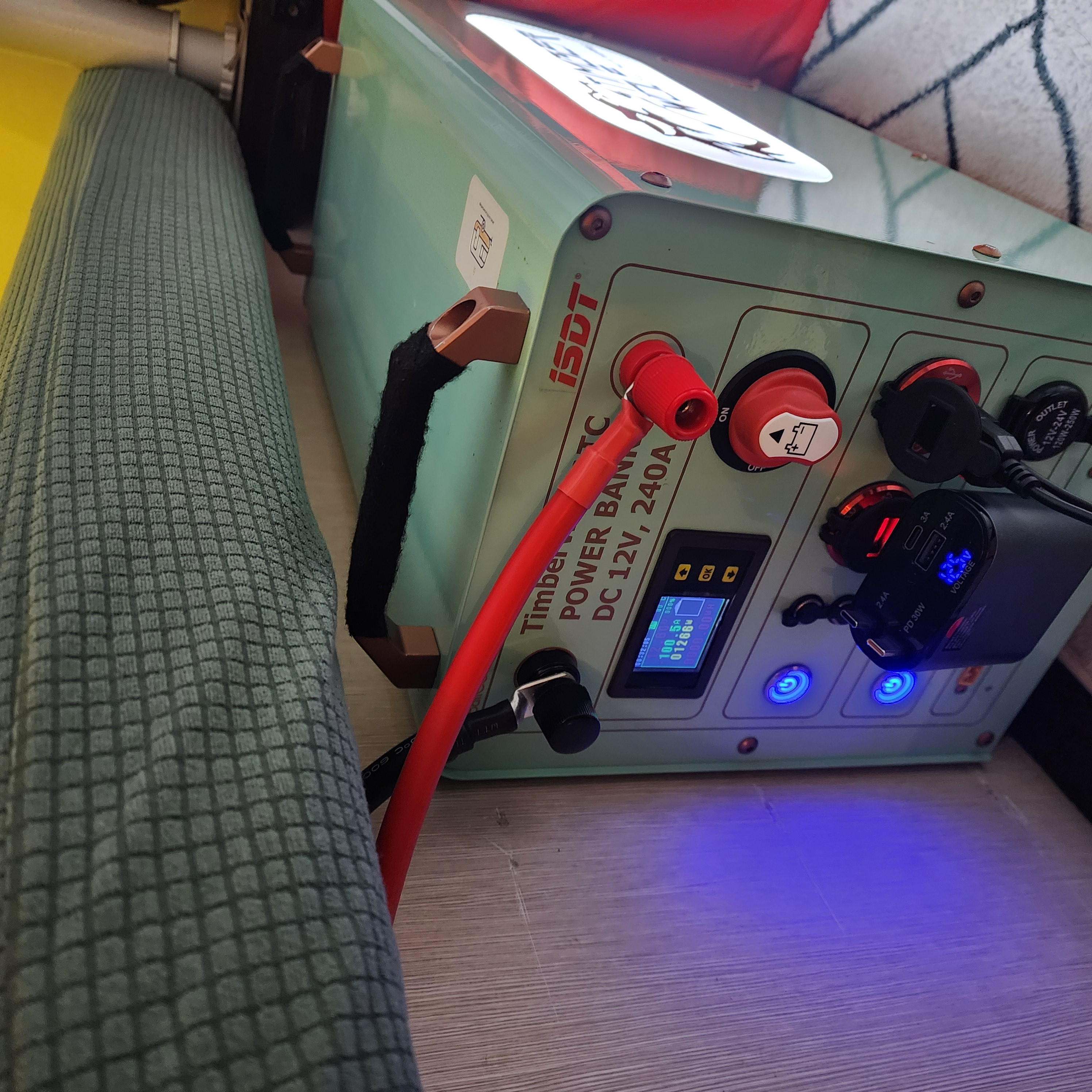

교체후 트루마콤비를 전기버전으로 켜놓고 안정화중

보통 카라반 전선을 4awg를 사용한다고해서 4짜만 잔뜩사놨는데 고전류를 5분이상 버티려면 2awg는 되야할듯,

* 전자렌지 기준 1,000w~1,500w를 최대치로 잡았을때 12v 이기에 100a를 사용한다고 어림잡는다. 이걸버티려면 2awg는 되야한다. 4awg는 발열을 견딜 수 없다.

---

재밋는건 플러스선보다 마이너스선이 더 발열이 컸다. 초딩과학시간에 직류는 플러스에서 마이너스로 흐른다고 배운것 같은데 이게 그건가? 암튼 내 파뱅 커넥터도 마이너스 검정만 녹아내렸고, 손으로 만져보면 확실히 같은굵기의 두전선중  마이너스선 발열이 확연히 강했다.

교체작업중 안정화를 위해 고저류를 사용하고있는데 예상대로 4awg 플러스(빨강) 전선은 손으로 잡고있어도 충분히 뜨겁지 않다고 느껴지는 정도이고(한 40도쯤 되나?) 교체한 2awg 검정 선은 30도 이하 발열로 느껴진다. 우려했던 파뱅 내부 발열도 현재로선 별다른 징후는 보이지않는다.

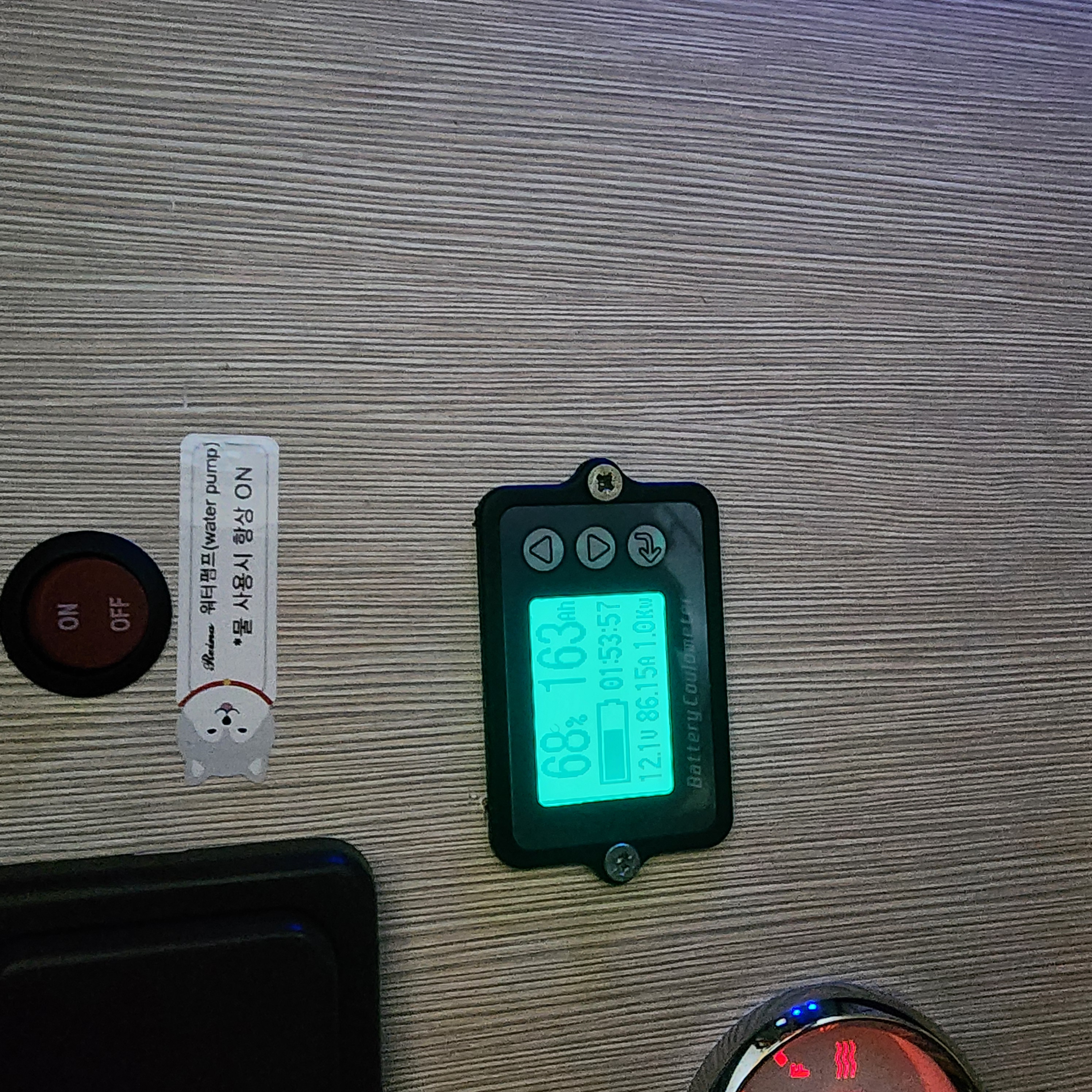

86.1a를 사용하고 있다. 전력은 1,200w 정도

대략 30분 정도 돌리고 있는데 이따금 2k짜리 인버터 팬이 냉각을 위해 돌아갈뿐 별다른 이상징후는 없다.

240ah짜리(12v) 인산철 파뱅으로 약 3시간 정도 사용가능한것으로 짐작되는데 아마도 전압이 떨어지면 실제사용시간은 2시간 남짓으로보인다.

알리에서 판매하는 600ah짜리 파뱅을 추가할까 고민중이다. 100만원쯤하는 녀석이라 쉽사리 내지를 수 없고 무게도 50kg에 육박해서 이런걸 해외직구해도되나 싶기도하고 무엇보다 아내가 굳이 그렇게 큰 돈을 카라반 업글을 위해 쓰기는 좀 아깝다며 반대한다. 하긴 노지에 그리 자주나가는것도 아니니 틀린말은 아니다.

600ah을 추가하면 단순계산으로 에어컨을 10시간쯤 돌릴 수 있다. 전기는 다다익선이라했다. 한 여름 뙤얏볕 캠핑중 에어컨이 없는 상황을 몇차례 경험한 나로서는 꼭 전기를 업글하고싶긴하지만 알리 제품을 100% 확신할 수도 없을뿐더러 최근 자금사정이 녹록치 않아 우선은 240ah 파뱅에 만족할까한다.

그래도 알리가 있어서 이렇게나마 소소한 DIY를 즐길수있음에 감솨.  끝.

The caravan powerbank connector melted due to overcurrent.

The wires entering the caravan from Pavin were 4awg in both plus and minus, but 4AWG could not handle it when turning air conditioners, Turuma Combi electric heating (EL1), or microwaves. The fact that I can't handle it means that the wire has a huge fever. (Of course, the above electric lines are used individually)

The power bank plastic connector melted because the heat was huge. Since it could lead to a fire, only the microwave oven in the above heat transfer was barely turned within 3 minutes. The connector completely melted and now a thicker wire and a new connector were needed.

Of course, the place of purchase is Alik.


1m of 2awg wire costs about 20,000 won, and the terminal size is 8mm

The connector is made of brass, purchased by all plas just in case.
It's been a while since I stopped by a caravan parked in a parking lot to remove the existing connector. But the caravan doesn't come in. What is it?

Last time, the connector completely melted, so it seems that contact was not good. The voltmeter also failed, but when the wires and connectors were replaced, it worked again.


Negative connector long after melting
During the pilot operation of the air conditioner last summer, the caravan was full of burnt smell, but it turned out that this connector was melting down altogether. I almost got in trouble.

I opened the power bank. It wasn't easy to replace because it melted, but anyway, it's this much repair. Gum label.


If you look closely, the black plastic is melted.

In the end, the torn connector feels very refreshed.

After replacement, the true combi is turned on as an electric version and stabilized.
Usually, I bought only four caravan wires because they use 4awg, but I think it needs 2awg to hold out the high current for more than 5 minutes.

* When the maximum value of 1,000w to 1,500w based on microwave is set, it is estimated that 100a is used for 12v. It takes 2awg to hold out this. 4awg cannot withstand heat.



What's interesting is that the negative line had a greater fever than the plus line. I think I learned in elementary school science that direct current flows from plus to negative. Is this it? Anyway, my Pavin connector also melted only negative black, and when touched with my hands, the negative line heat of the two wires of the same thickness was clearly strong.

High and low currents are used to stabilize during the replacement work, but as expected, the 4awg plus (red) wire does not feel hot enough even if held by hand (about 40 degrees). ) The replaced 2awg black line feels like a fever of 30 degrees or less. The internal fever of Pavin, which was feared, also shows no signs at the moment.


86.1a is used. The power is about 1,200w
It's been running for about 30 minutes, but sometimes a 2k inverter fan runs to cool down, but there are no abnormal symptoms.

It is estimated that it can be used for about three hours with a 240ah (12v) iron phosphate papin, but if the voltage drops, the actual usage time seems to be about two hours.

I'm thinking about adding 600ah Pavin sold by Ali. He's about 1 million won, so he can't pay easily, and he weighs nearly 50kg, so I wonder if I can buy this directly overseas, and above all, my wife opposes it, saying it's a bit wasteful to spend such a large amount of money for caravan upgrades. Well, it's not wrong because I don't go out very often in the open field.

If you add 600ah, you can run the air conditioner for about 10 hours with a simple calculation. Electricity was called a multi-family line. After experiencing several situations without air conditioners during midsummer scorching camping, I really want to upgrade the electricity, but I am not 100% sure of the Ali product, and I am satisfied with 240ah Pavin first because the financial situation has not been good recently.

But I'm still glad that I can enjoy such a small DIY because I have Ali. It's over.
